|
卷染機專業生產廠家無錫金潤達2022年12月7日訊 隨著人們生活水平的不斷提高，對服裝的要求已不僅限于保暖、結實耐用，而對舒適性、美觀性、功能性等提出了新的要求。織物在服用中易起毛起球，這種現象不僅使織物外觀和手感變差，而且使織物磨損，降低織物的服用性能。

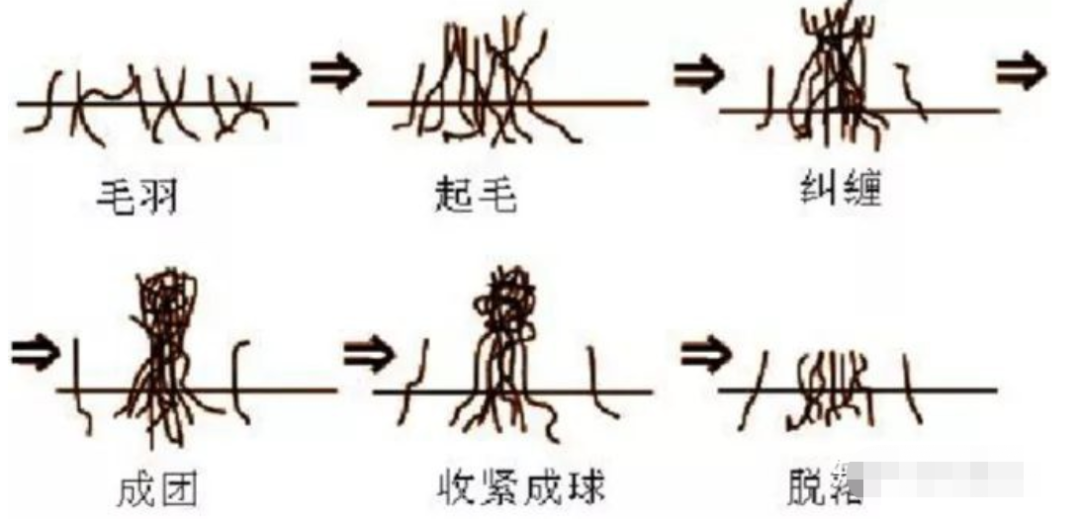

織物起毛起球的過程
毛絨最初是沿纖維的縱向產生。織物受到外界摩擦時，當摩擦力大于纖維強力或纖維之間的摩擦力或抱合力時，纖維末梢就被拉出形成圈環和絨毛，織物表面生成絨毛使布面失去光澤。
在毛絨密集區域，松散的纖維產生糾纏。當絨毛露出一定長度后，在一定距離間的絨毛因揉搓摩擦，反復伸長和回縮而糾結成球．生成的毛球并不大，也不形成死結，它的一端埋植在織物的纖維中，并連接于布面．毛球易藏污納垢，影響織物美觀。
糾纏的纖維靠緊形成小球，這些小球由強韌的纖維掛在織物表面，不斷增長。
當織物繼續受到摩擦時，連接毛球的纖維會因反復拉伸彎曲疲勞而斷裂，自布面脫落．人們感覺織物是否容易起球常常與真實情況不符，很容易起毛起球的織物因絨球的壽命短往往給人以不易起球的感覺。
強度高、伸長大、抗反復彎曲能力高、耐磨能力強的纖維，摩擦時就不易被磨斷、脫落，反而會致使其與周圍的毛叢、毛球進一步纏結成更大的球。而纖維強度低，所形成的毛球經摩擦后，易于從織物表面脫落。所以，纖維強度高易起球。
短纖維比長纖維易于起球，長絲相對于短纖維不易起球。長纖維在紗線中摩擦阻力比短纖維大，不易從紗線中抽出。在同樣的纖維截面根數內，長纖維露出紗線表面端比短纖維少，被外力摩擦機會小。滌綸長絲強力較高，在受到機械外力時不易磨損斷裂，滌綸長絲織物不易起球。
同樣的原料，細纖維比粗纖維更易起球，纖維越粗其抗彎剛度越大，豎起于表面的纖維頭端不易彎曲糾纏起球。
特別是化纖與羊毛、棉、再生纖維素纖維的混紡織物容易起球，因為化纖纖維系球纖維較強，不易脫落。
異型截面的纖維，抗彎剛度大，不易彎曲纏繞且相對接觸和被摩擦的概率低，不易抽拔和糾纏，不易產生起球。
纖維的卷曲波形越多，加捻時纖維越不容易伸展，摩擦過程中纖維容易松動滑移，在紗線表面形成毛絨，為此，纖維卷曲性越好，越易起球。
紗線影響織物起毛起球的因素主要有紗線的毛羽及耐磨性，這涉及到紡紗方法、紡紗工藝、紗線捻度、紗線結構等因素。
精梳紗中纖維排列較為平直，短纖維含量較少，所用纖維一般較長，紗線毛羽較少。所以精梳織物一般不易起毛起球。
在整個紡紗過程中，纖維要受到反復的牽伸、梳理，如果工藝參數設置不當、設備狀態不佳，纖維在加工過程中就容易受到損傷而拉斷，造成短絨增加，從而使紗線的毛羽、毛粒增加，進而降低織物的抗起球性。
高捻度可減少紗線毛羽，不易引致起球，但不斷提高捻度，會降低織物強力和影響織物手感和風格。
改變紗線結構也可在一定程度上提高紗線的耐磨性。在環錠紡紗新技術中，賽絡紡、纜型紡、緊密紡等通過紡紗機理的改變而使紗線獲得特殊的結構，這類紗線毛羽少、纖維間抱合緊密，與同工藝下的傳統細紗相比，其織物的耐磨性、抗起球性能明顯增加。
組織結構疏松的織物比結構緊密的織物易起毛起球。結構緊密的織物與外界物體摩擦時，不易產生毛絨，已經產生的毛絨又由于纖維之間的摩擦阻力較大，而不易滑到織物表面上來，故可減輕起毛起球現象，如針織物由于暴露的紗線表面積大，結構比較疏松，一般比機織物易起毛起球；又如高機號織物一般比較緊密，所以低機號織物比高機號織物易起毛起球
表面平整的織物不易起毛起球，表面凹凸不平的織物易起毛起球。因此，胖花織物、普通花色織物、羅紋織物、平針織物的抗起毛起球性是逐漸增加的。
起球與織物結構緊密度的大小、組織交叉點的多少和布面平滑程度均有關系。
針織物相比梭織物易起毛起球
緯編織物較經編織物易于起球
粗針距織物比細針距織物易于起球
羅紋織物比平紋織物易于起球
低機號織物比高機號織物易起毛起球
輕薄織物比厚重織物易起球
同一類織物.組織結構越緊密越不容易起毛起球
后整理加工與織物起球關系很大，紗線或織物經染色及整理以后，抗起毛起球性將產生較大的變化，這與染料、助劑、染整工藝條件有關。
染料及染色工藝影響纖維強力及纖維間的摩擦力，從而影響起球性能。
柔軟處理的目的是改善織物的手感和彈性。在柔軟處理過程中，過多的柔軟劑會使纖維或紗線間的摩擦減小，纖維之間更易滑移、抽拔，織物的抗起毛起球性能會有一定程度的下降。
精練工序時要求去油要凈，否則油劑在穿用、洗滌過程易吸附小顆粒、小花毛，影響抗起球效果，殘留油質會降低纖維的摩擦力，令纖維外移，產生起球。
整理工藝參數的合理優化 ：包括溫度、整理劑用量、整理時間 。
|
