郵箱：rd@runda2008.com

常用分散染料的剝色性能及回修技術(shù)

發(fā)布時(shí)間：2023-01-31 11:43:00 點(diǎn)擊：

卷染機(jī)專業(yè)生產(chǎn)廠家無(wú)錫金潤(rùn)達(dá)2023年1月31日訊 當(dāng)聚醞纖維用分散染料染色的織物在染缸中冷卻并取樣與標(biāo)準(zhǔn)色樣對(duì)色時(shí)，如果被染織物經(jīng)過(guò)水洗及處理后，其色調(diào)與標(biāo)準(zhǔn)樣品的色調(diào)有少許差異時(shí)，可以采用修色作業(yè)來(lái)加以修正。當(dāng)色相相差較大時(shí)，則必須考慮剝色及重染處理

修色

對(duì)于產(chǎn)生輕度色差的織物，可使用以下方法:當(dāng)吸盡率降低，殘液中殘留多量染料時(shí)，可通過(guò)延長(zhǎng)染色時(shí)間的方法，或提高染色溫度的方法來(lái)調(diào)整。而當(dāng)染著深度稍微偏高時(shí)，這種色差也可通過(guò)表面活性劑的加人而勻染來(lái)加以修正

1.1修色的方法

在修正色光之前，必須對(duì)被染織物的顏色及染液的性質(zhì)有充分的了解?？刹捎靡韵路椒ㄐ奚?

(1)不須將被染物移出染缸，只須將染液冷卻到50~70℃之間，加人已調(diào)制妥當(dāng)?shù)男奚萌玖?然

后再升溫染色。

(2)將被染織物由染色機(jī)中卸出，然后投人到另一染色機(jī)內(nèi)，再以沸染法及導(dǎo)染法進(jìn)行修色加工。

1.2修色染料的性質(zhì)

修色用染料，建議其應(yīng)具有如下的性質(zhì):(1)染料不會(huì)受表面活性劑的影響而變成緩染。在修色作業(yè)進(jìn)行時(shí)，染料中所含的大量陰離子表面活性劑殘留在染液中，少量的修色用染料，會(huì)因表面活性劑的存在而形成緩染效應(yīng)。因此，修色用染料，須選擇不易被表面活性劑所影響，而具緩染效果者川。

(2)不易受水解、還原分解影響的穩(wěn)定性染料。修色用染料，應(yīng)用在非常淺色調(diào)的修色時(shí)，染料很容易受水解或還原分解。因此，必須選擇不受這些因素影響的染料。

(3)勻染性良好的染料。須具有良好的勻染能力，才能獲得勻染效果。

(4)具有優(yōu)良的耐日曬牢度的染料。修色用染料，其用量通常都很小。因此，其升華牢度及濕牢度相當(dāng)重要，但不如耐日曬牢度來(lái)得迫切。通常修色用的染料是在原染色配方使用的染料中選取，但是，這些染料有時(shí)并不能滿足上述的條件，在這種情形下，建議可選擇如下適合修色的

染料:

C.I.(染料索引):分散黃46;分散紅06;分散紅146;分散紫25;分散紫23;分散藍(lán)56。

剝色與重染

當(dāng)被染織物的色調(diào)與標(biāo)準(zhǔn)樣不同時(shí)，而且又不能通過(guò)修色或勻染來(lái)修正時(shí)，則必須進(jìn)行剝色處理，然后重染。聚酷纖維具有高結(jié)晶性結(jié)構(gòu).所以不可能用一般的方法而使其完全剝色。但是，可達(dá)到一定程度的剝色，而且在重染修色時(shí)，也不需要完全剝色

2.1部分剝色劑

這種剝色方法是借助表面活性劑的緩染力來(lái)剝色。雖然剝色效果相當(dāng)小，但不會(huì)使染料分解，也不會(huì)破壞被染織物的手感，通常的剝色條件為:助劑:非離子型表面活性劑十陰離子表面活性劑2~4L，溫度:130℃，問(wèn):30~60min。染料剝色性能見(jiàn)表1。

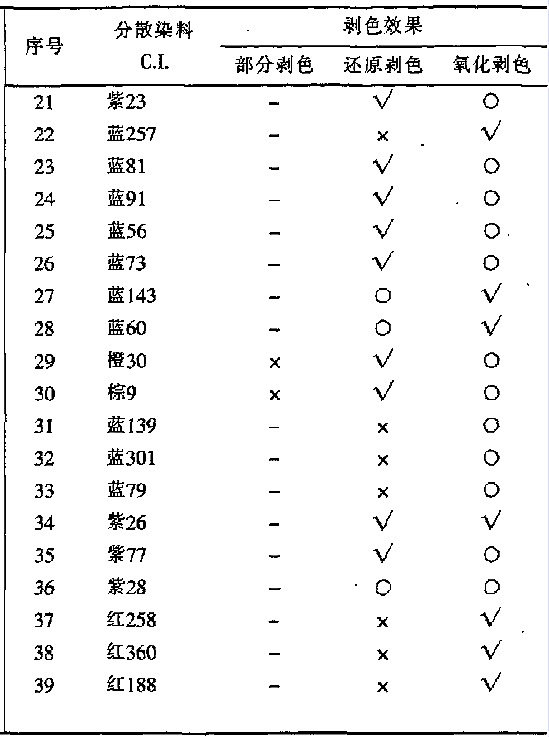

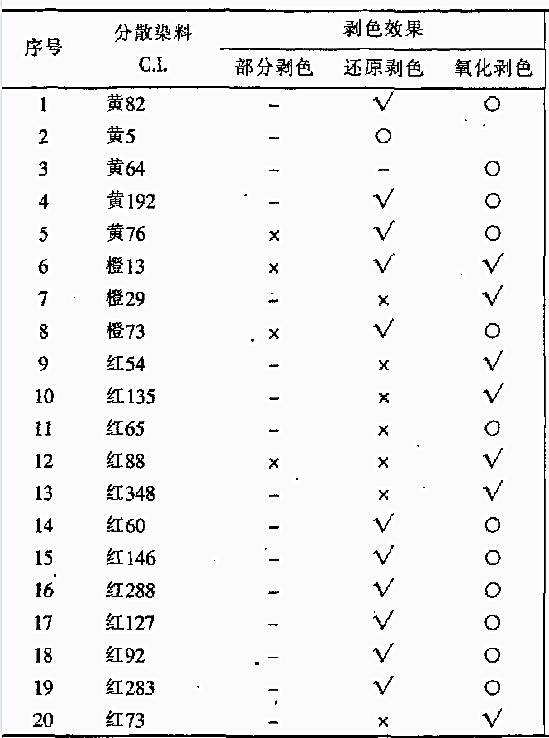

表1 不同染料的剝色性能

2.2還原剝色

這種剝色方法是被染織物在導(dǎo)熱裕中加熱而剝色，然后用還原劑破壞分解染料，且使被分解的染料分子盡可能與纖維織物分離。其剝色效果較優(yōu)于部分剝色法。但此剝色方法尚存在許多問(wèn)題。如被破壞分解的染料分子的再附著；剝色后的顏色會(huì)與原先的顏色有很大的差異。被染織物的手感及重染性都會(huì)改變；纖維上的染穴下降等。

因此，還原剝色法只適用于前面的部分剝色不能獲得滿意的修正時(shí)才使用。還原剝色工藝處方如下:

導(dǎo)染劑（大多為乳液型）4g/L

非（陰）離子表面活性劑2g/L

燒堿（35%）4ml/L

保險(xiǎn)粉（或德古令）4g/L

溫度97~100℃

時(shí)間30min

2.3氧化剝色法

此剝色方法是應(yīng)用氧化作用使染料分解而剝色，其具有較還原剝色法更佳的剝色效果。氧化剝色工藝處方如下：

導(dǎo)染劑（大多為乳液型）4g/L

甲酸（蟻酸）2ml/L

亞氯酸鈉（NaCLO2）23g/L

氯氣穩(wěn)定劑2g/L

溫度97~100℃

時(shí)間30min

2.4重染色

可以采用常用的染色方法對(duì)已經(jīng)剝色的織物進(jìn)行重新染色，但仍必須初步對(duì)被染織物的染色性進(jìn)行測(cè)試，也就是做好試樣室小樣染色工作。因?yàn)槠淙旧阅芸赡軙?huì)與剝色前有較大的出人。

總結(jié)

當(dāng)需要有更有效的剝色時(shí)，可先對(duì)織物進(jìn)行氧化剝色，然后再進(jìn)行還原剝色。由于還原剝色與氧化剝色會(huì)使被染織物產(chǎn)生卷縮，從而導(dǎo)致織物手感粗硬，因此在實(shí)際生產(chǎn)過(guò)程中必須綜合考慮，特別是要認(rèn)真仔細(xì)研究表1中所舉例的不同染料的剝色性能。在對(duì)色可達(dá)到標(biāo)準(zhǔn)色樣的前提下一般采用較為涓和的回修方法_只有這樣才能不損傷纖維結(jié)構(gòu)，織物的撕破強(qiáng)力才不會(huì)下降很大

本文摘自《常用分散染料的剝色性能及回修技術(shù)》《染整技術(shù)》Vol.29 No.12 Dec.2007

作者：陳一飛

本站關(guān)鍵詞：卷染機(jī),常溫常壓卷染機(jī),高溫高壓卷染機(jī)

本站信息來(lái)源于網(wǎng)絡(luò)或者原創(chuàng)，如有冒犯貴網(wǎng)站版權(quán)的，請(qǐng)與我們?nèi)〉寐?lián)系！

卷染機(jī)專業(yè)生產(chǎn)廠家無(wú)錫金潤(rùn)達(dá)咨詢電話：0510-83383369

上一資訊：滌綸染花如何處理呢

国产精品福利久久2020-国产精品福利短视在线播放频-国产精品福利-国产精品反差婊在线观看-四虎麻豆国产精品-四虎麻豆

常用分散染料的剝色性能及回修技術(shù)
