還原染料的定義
還原染料不溶于水，分子上含有兩個(gè)或者幾個(gè)共軛的羰基(＞C=O) ，染色時(shí)先在堿性條件下被還原為可溶性的、對(duì)纖維素纖維具有親和力的隱色體鈉鹽上染纖維，然后再氧化為原來不溶性染料固著在織物上。
-
染色牢度好，日曬牢度>6級(jí)；皂洗牢度>4級(jí)
-
色澤鮮艷，色譜齊全(缺大紅，藍(lán)、綠、紫、棕、橄欖較好)
-
成本比較高(中間體價(jià)貴、合成復(fù)雜)
-
勻染性差，容易產(chǎn)生白芯
-
某些染料有光脆性(黃、橙、紅)，靛藍(lán)摩擦牢度較差
-
主要用于棉或滌/棉混紡織物的染色，也可用于維綸染色，不可用于蛋白質(zhì)纖維的染色
還原染料的結(jié)構(gòu)特點(diǎn)
①有多個(gè)羰基
②沒有水溶性基團(tuán)
③大都具有很好的平面性
一般可分為：

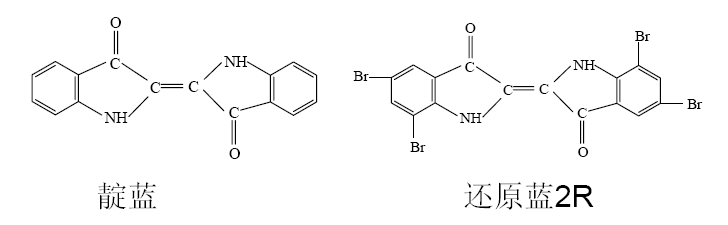

靛系

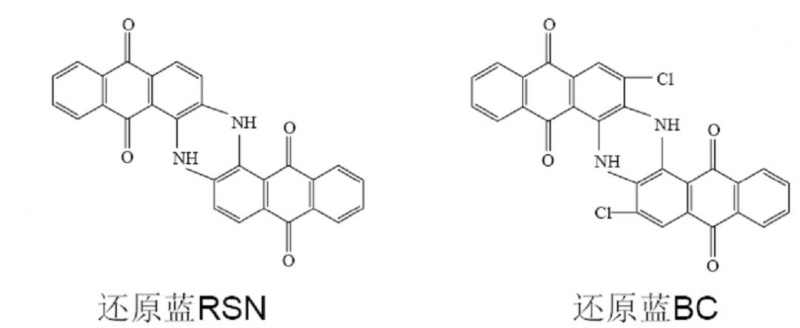

蒽醌
蒽醌噁唑
稠環(huán)

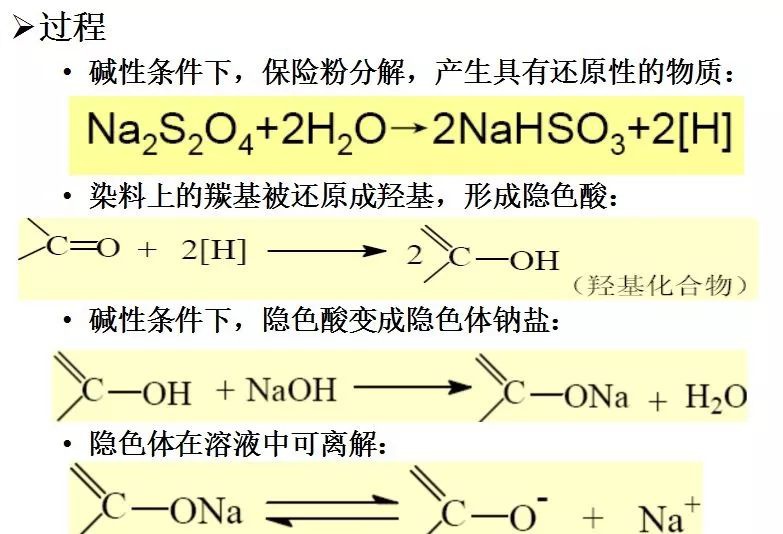

1.染色原理

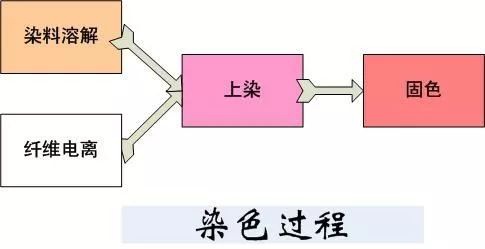

2.染色步驟
-
染料的還原和溶解
-
染色隱色體的上染
-
染色隱色體的氧化
-
皂煮
（1）還原方法
隱色體電位：堿性條件下，用保險(xiǎn)粉把染料還原成隱色體，在一定條件下，用氧化劑(赤血鹽)將隱色體氧化，滴定至氧化所消耗氧化劑的量。
①干缸還原：先將染料還原，再加入染浴中。高濃度燒堿和保險(xiǎn)粉下還原。
②全浴還原：染料直接在堿性染浴中還原。
（2）還原速率極其影響因素
①染料結(jié)構(gòu)本身(含吸電子基易還原)
②溫度高，還原速率高
③還原劑的濃度越高，速率越高
④染料的顆粒大(即比表面的大小)不易還原。
（3）常用的還原劑
①保險(xiǎn)粉：連二亞硫酸鈉、低亞硫酸Na2S2O4
②二氧化硫脲
a.穩(wěn)定性好 b.還原能力強(qiáng)
c.溶解性差些 d.易過度還原(用量要少)
（4）不正常還原現(xiàn)象
①隱色體結(jié)晶析出
a.還原溫度低 b.隱色體溶解度低
c.不適當(dāng)加鹽 d.放置時(shí)間過長(zhǎng)
e.燒堿、保險(xiǎn)粉濃度過高
②過度還原 (引起染料親和力下降，染色后難氧化)
③脫鹵：溫度高
④酞氨基水解：溫度和堿濃度高

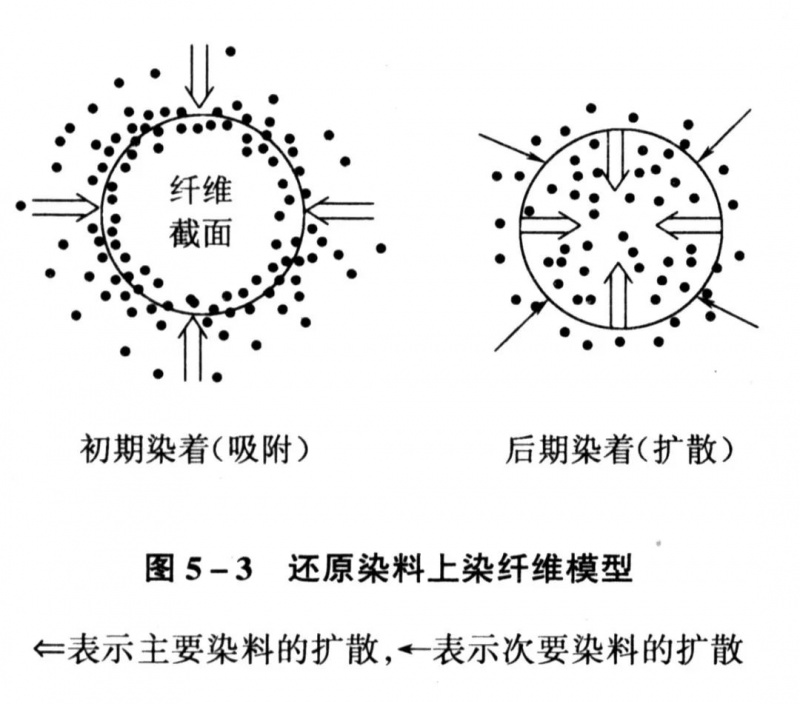

還原染料隱色體浸染時(shí)，初染速率很高，但只是吸附在纖維表面呈環(huán)染狀態(tài)，隨后緩緩向內(nèi)部擴(kuò)散，呈現(xiàn)緩慢上染特性，移染性很差。
還原染料隱色體染色性能：勻染性、透染性差，有“白芯”現(xiàn)象。
（1）隱色體的性能
①結(jié)構(gòu)復(fù)雜，電解質(zhì)增多、溫度降低易引起聚集。
②堿量正常有利于解聚，過量易聚集。
隱色體易聚集的原因：其結(jié)構(gòu)平面性強(qiáng)，共扼多。因此蒽醌類比靛類更易聚集

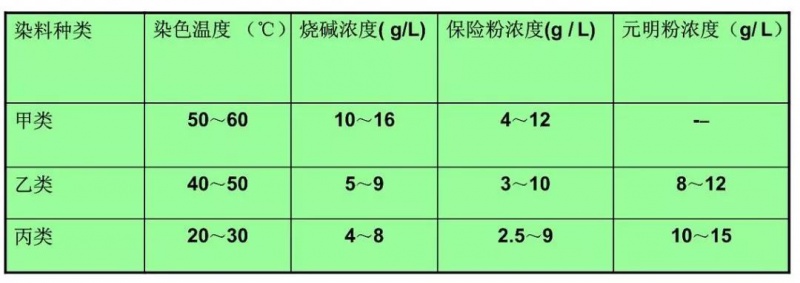

（2）染色方法(隱色體浸染)
-
甲法：適合結(jié)構(gòu)復(fù)雜，親和力高，擴(kuò)散性差，易聚集的染料，采用60℃染色，不加鹽催化，要加緩染劑，降低初染速率。堿和保險(xiǎn)粉用量較高。
-
乙法：適合結(jié)構(gòu)較簡(jiǎn)單，親和力較低，初染速率較低的染料，采用45-50℃染色，堿和保險(xiǎn)粉用量較低。
-
丙法：使用于結(jié)構(gòu)簡(jiǎn)單的染料。采用25一30℃染色，堿和保險(xiǎn)粉用量再降低，可加鹽促染。
方法的選擇：
不同的染色方法，主要是根據(jù)隱色體的直接性、溶解性及穩(wěn)定性來確定。
還原染料隱色體初染速度很快，一般染色溫度不能超過70℃； 因?yàn)槿旧俣瓤欤瑫?huì)產(chǎn)生假平衡現(xiàn)象；
對(duì)于結(jié)構(gòu)緊密織物，染料優(yōu)先上染外層纖維，織物很難染透，造成織物“白芯”現(xiàn)象，如粘膠筒子紗染色
產(chǎn)生白芯的原因：
隱色體初染率高，一般認(rèn)為主要是染液中存在大量的電解質(zhì)所引起的。
上染的隱色體，氧化為原來的染料，固著在纖維上并顯色。
注意事項(xiàng):
-
易氧化的先沖洗(帶堿)再透風(fēng)氧化，或加弱氧化劑氧化。
-
氧化過度則產(chǎn)生晶粒，摩擦牢度降低，色差變大。
-
酸性條件下不易氧化。
-
親和力低的先用氧化劑氧化，再?zèng)_洗。
-
親和力高的用水洗或空氣氧化
-
若藍(lán)色織物，先水洗再氧化，則顏色更鮮艷。
常用的氧化劑：水中的氧，空氣中的氧；雙氧水和過硼酸鈉水溶液
氧化方法：水洗氧化、水洗透風(fēng)氧化、水洗加氧化劑氧化。
1.皂洗的作用
①除去纖維表面浮色
②改變?nèi)玖显诶w維上的物理狀態(tài)，改善染料牢度和顏色(鮮艷、純正、穩(wěn)定)。
2.皂洗時(shí)間
時(shí)間越長(zhǎng)顆粒增長(zhǎng)越大，形成表面聚集，摩擦牢度降低。

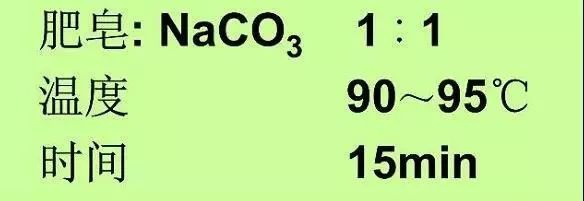

3.皂洗工藝
注意:
去浮色時(shí)，要先充分水洗，再皂洗，否則氧化物形成膠狀物，更難洗;殘色經(jīng)氧化即成為浮色。

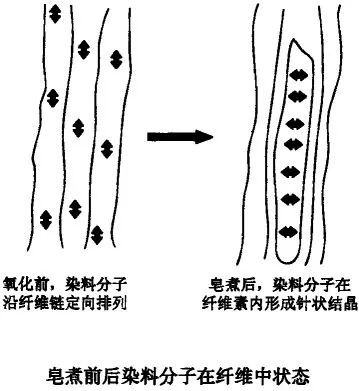

4.皂煮對(duì)染料結(jié)構(gòu)影響
-
染料隱色體轉(zhuǎn)變成不溶性的染料，它們和纖維之間的吸引力較小，處于高度分散的狀態(tài)；
-
皂煮過程中在熱和濕的作用下，染料分子發(fā)生移動(dòng)，形成聚集，甚至形成微晶體
-
染料分子的取向從原來與纖維鏈的平行狀態(tài)趨向與纖維分子鏈垂直狀態(tài)，引起染料吸收光譜或顏色的改變。
-
在皂煮過程中，染料分子的異構(gòu)化，如順式、反式異構(gòu)，可能也是造成色光變化的原因。
