|
卷染機專業生產廠家無錫金潤達2023年1月10日訊 機織物是由互相垂直的經、緯紗兩套紗線系統，按照一定規律，在織機上相互交織而成。經緯紗線相互交錯，彼此沉浮的規律即為織物組織。
與布邊平行的長度稱為匹長，匹長的方向就為織物經向。與布邊相垂直的長度為幅寬，幅寬的方向為織物的緯向。用于經向的紗為經紗，用于緯向的紗為緯紗。
織物中經緯紗交叉重疊的點稱為組織點；經紗在上、緯紗在下的組織點稱為經組織點（經浮點）；緯紗在上、經紗在下的點稱為緯組織點（緯浮點）。
一個系統的紗線浮在另一個系統紗線上的長度稱為浮長。分為經浮長和緯浮長。
當經組織點和緯組織點沉浮規律達到一個循環時所構成的單元，稱為一個完全組織，或稱為一個組織循環。
在一個完全組織中的所有的經紗根數稱為完全經紗，用Rj表示；在一個完全組織中的所有緯紗根數稱為完全緯紗數，用Rw表示。構成一個組織循環的經紗根數和緯紗根數可以相等，也可以不等。組織循環紗線數越大，織成的花紋可能越復雜多樣。但組織循環紗線數相同，其織物組織不一定相同。在一個組織循環中，若經組織點與緯組織點數相同，稱為同面組織；若經組織點多于緯組織點數稱為經面組織；若緯組織點數多于經組織點數稱為緯面組織。
在一個完全組織中，同一系統中相鄰兩根紗線上對應的組織點之間所間隔的另一個系統的紗線根數稱為飛數，用“S”表示。經向飛數（Sj）：在一個完全組織中，相鄰兩根經紗上對應的組織點之間相隔的緯紗根數。
緯向飛數（Sw）：在一個完全組織中，相鄰兩根緯線上對應的組織點之間相隔的經紗根數。飛數是一個矢量，通常對經向飛數來說，以右邊紗線上的組織點為起點，左邊相鄰紗線上相應的組織點向上數為正，向下數為負；對緯向飛數來說，以下邊紗線上的組織點為起點，上邊相鄰紗線上相應組織點向右數為正，向左數為負。
織物的組織常用組織圖來表示，經緯紗的交織規律可在方格紙（意匠紙）上表示。方格紙的縱行代表經紗，橫行代表緯紗，每根經紗與緯紗相交的方格代表一個組織點，經組織點常用“■”、“×”等符號表示，緯組織點常用空格表示。在組織圖上經紗的順序從左至右，標在圖的下方，緯紗的順序從下至上，標在圖的左方，經緯紗的順序標號也可省略。

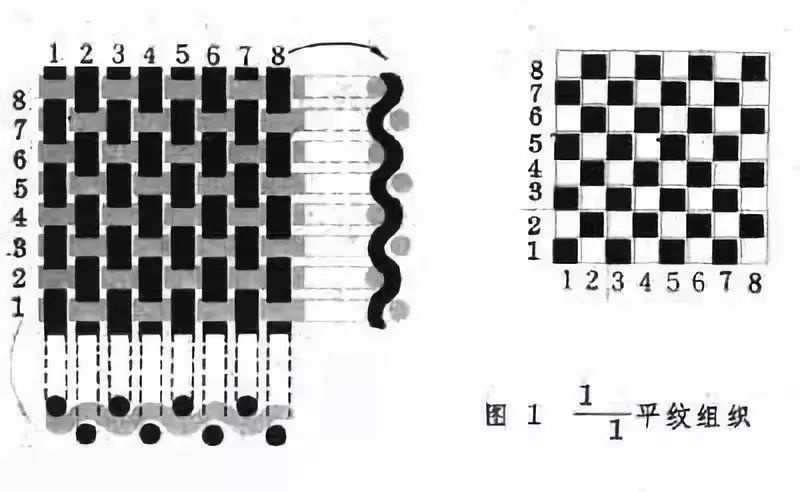

平紋組織
平紋組織是最簡單的織物組織。它由兩根經紗和兩根緯紗組成一個單位組織循環，經紗和緯紗每隔一根紗線即交錯一次。平紋組織是所有織物組織中交錯次數最多的組織。因而平紋組織的斷裂強度較大。
特點：織物表面平坦，正反面外觀相同。與其他組織相比，平紋組織的經緯紗每間隔一根紗線就交織一次，交織次數最多，因而紗線不易互相緊靠，易拆散。由于組織中浮線短，故織物不易磨毛，抗勾絲性能好。但在相同規格下與其他組織織物相比最輕薄，平紋組織織物質地堅牢，耐磨而挺括，手感較硬挺，又由于紗線交織頻繁，紗線彎曲大，故織物表面光澤較差。
應用：平紋組織的應用十分廣泛，如棉織物中的平布、細布、府綢；毛織物中的派力司、凡立丁、法蘭絨等；絲織物中的紡類、塔夫綢；麻織物中的夏布等均為平紋組織織物。
如采用不同特數的經、緯紗織造，在平紋織物中便產生縱向或橫向的條紋效應。當經紗特數小而緯紗特數大時，則織物外觀呈橫條；如用特數小的經紗與粗細不同的兩種緯紗相間排列，則橫條紋的效應更加明顯；若經緯紗線各用粗細不同的紗線，按一定的規律間隔排列，則織物表面可呈現條子或格子模紋.
平紋組織若配以不同的經、緯密度，則織物外觀的細膩程度、手感柔軟、厚薄程度等都會發生變化。密度增大使織物厚實挺括；密度小則織物就輕薄松軟。若織物經、緯特數相近或相同，經、緯密度相差較大時，織物上會產生橫向或縱向條紋。如經密大于緯密的府綢織物就顯橫向條紋。

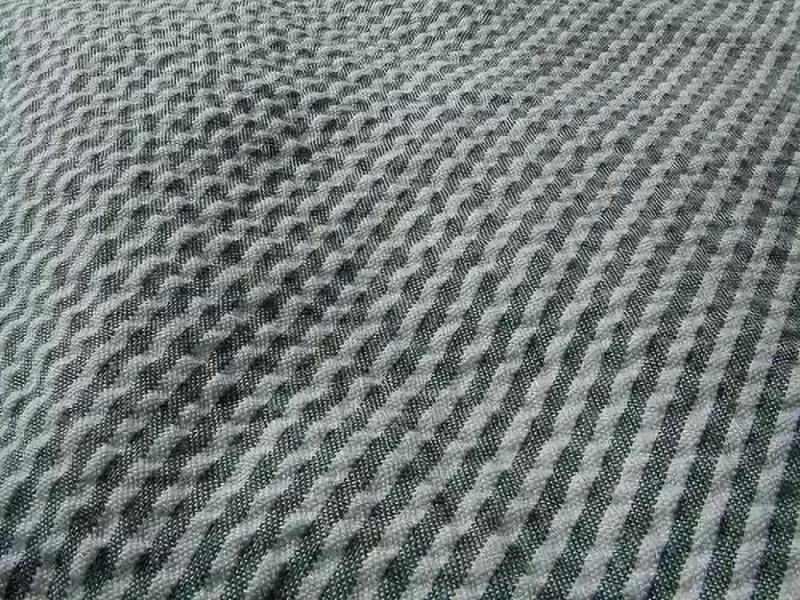

當采用不同粗細的經緯紗，不同的經緯密度以及不同的捻度，捻向，張力，顏色的紗線時，就能織出呈現橫向凸條紋、縱向凸條紋、格子花紋、起皺、隱條、隱格等外觀效應的平紋織物，若應用各種花式線，還能織出外觀新穎的織物。
平紋組織

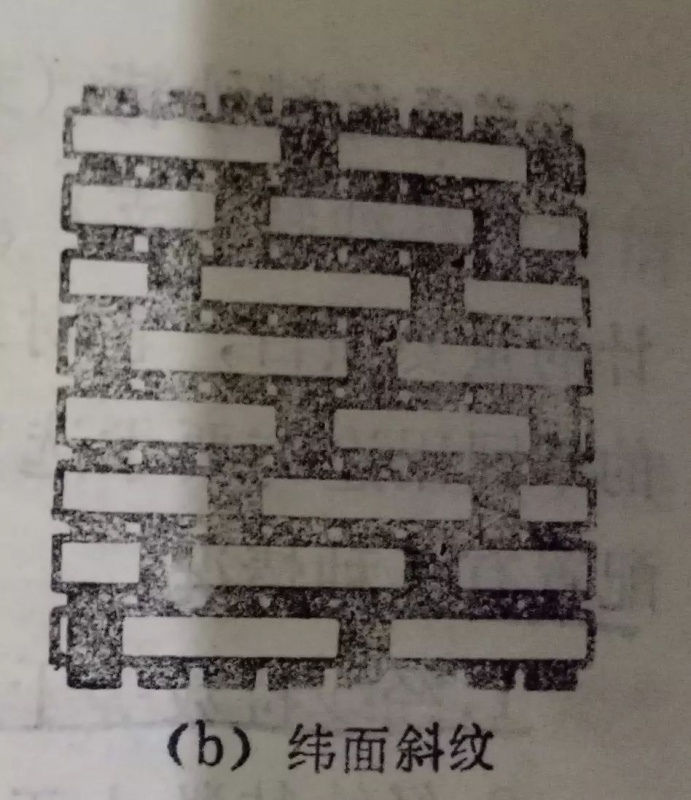

最少要有三根經緯紗才能構成一個組織循環，它的特征時在織物表面呈現出經紗或緯紗浮點組成的斜紋線，斜紋線的傾斜方向有左有右。當斜紋線由經紗較長的浮點組成時，稱為經面斜紋（圖a）；而由緯紗較長的浮點組成時，稱為緯面斜紋（圖b）。

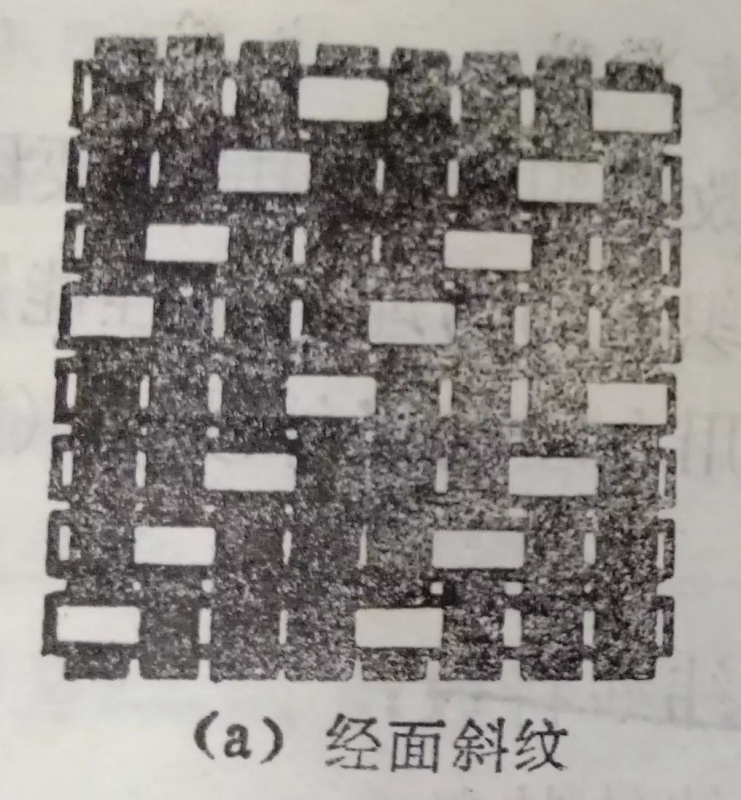

3/1經面右斜紋
3/1緯面右斜紋

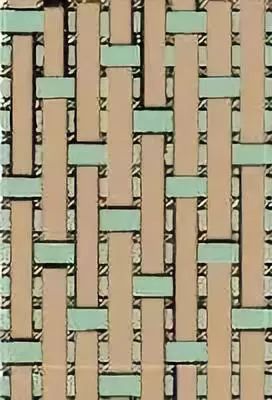

斜紋組織
斜紋組織通常借用分式符號表示。其分子表示在一個組織循環內每根紗線上的經組織點數，分母表示緯組織點數，分子分母之和等于組織循環紗線數R。在原組織的斜紋分式中，分子或分母必有一個等于1.分子大于分母時，組織圖中經組織點占多數就是經面斜紋，分子小于分母時，在組織圖中緯組織點占多數，就是緯面斜紋。
斜紋組織由于其組織循環數較平紋大，而組織中每根經紗或緯紗只有一個交織點，因此在其它條件相同的情況下，斜紋織物的堅牢度不如平紋織物，但手感比較柔軟；斜紋織物的經紗緯紗交織數相對地比平紋組織少。在紗線密度相同地情況下，不交叉的地方，紗線容易靠攏，因此斜紋織物的紗線致密性比平紋大；在經、緯紗線密度、密度相同的條件下，耐磨性、堅牢度不及平紋織物。加大經緯密度則可提高斜紋織物的堅牢度。
經、緯紗捻向與斜紋組織的搭配，可改善織物表面效應。為使斜紋的紋路清晰，可采用斜紋方向與構成織物支持面紗線的捻向垂直。例如，對于經面右斜紋，其經紗宜采用“S”捻；對于經面左斜紋，其經紗宜采用“Z”捻；對于緯面右斜紋，其緯紗宜采用“Z”捻；對于緯面左斜紋，其緯紗宜采用“S”捻。這樣斜線紋路清晰，反之則斜線模糊。
緞紋組織
緞紋組織中，一組紗線的各個單獨浮點的距離較遠，織物的表面由另一組紗線的較長浮點所覆蓋，所以一般在織物表面上顯示不出浮點短的一組紗線。緞紋組織也可有經面緞紋和緯面緞紋兩種，經面緞紋織物的正面主要由經紗顯示在織物表面，而緯面緞紋織物的正面主要由緯紗顯示在織物的表面。
緞紋組織的正反面有明顯區別，正面特別平滑而富有光澤，反面則比較粗糙、無光。在單位長度內紗線根數一樣的條件下，在原組織中，緞紋組織是交錯點最少的一種，紗線每交錯一次要相距幾根紗線，所有手感最柔軟，強度最低。織物中的直貢和橫貢，均屬于緞紋組織。
緞紋組織的運用：由于交織點相距較遠，單獨組織點為兩側浮長線所覆蓋，浮長線長而且多，因此織物正反面有明顯差別。正面看不出交織點，平滑勻整。織物質地柔軟，富有光澤，懸垂性較好。耐磨性較差，易擦傷起毛。緞紋的組織循環紗線數越大，織物表面紗線浮長越長，光澤越好，手感越柔軟，但堅牢度越差。
為了突出經面緞紋的效應，經紗密度應比緯紗密度大。在一般情況下，經、緯密度之比為3：2，同樣為了突出緯面緞紋的效應，經、緯密度之比為3:5。為了保證緞紋織物光亮柔軟，常采用無捻或捻度較小的紗線。經面緞紋的經紗，只要能承受織造時所受機械力的作用，應力求降低其捻度。適當降低緯面緞紋的緯紗捻度，不致過多地影響織造地順利進行。紗線的捻向也對織物外觀效應有一定影響。經面緞紋的經紗或緯面緞紋的緯紗，捻向如果與緞紋組織點的紋路方向一致，則織物表面光澤明亮，如橫貢緞。反之，則緞紋表面呈現的紋路、光澤有所削弱，如直貢呢等。

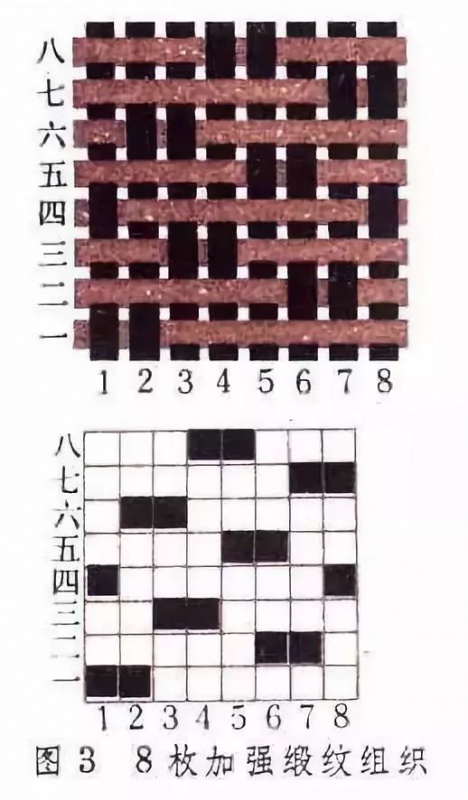

加強緞紋

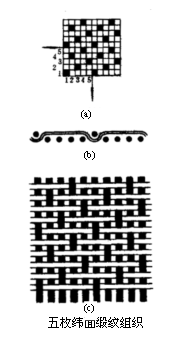

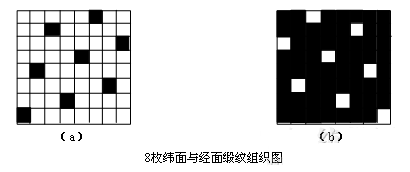

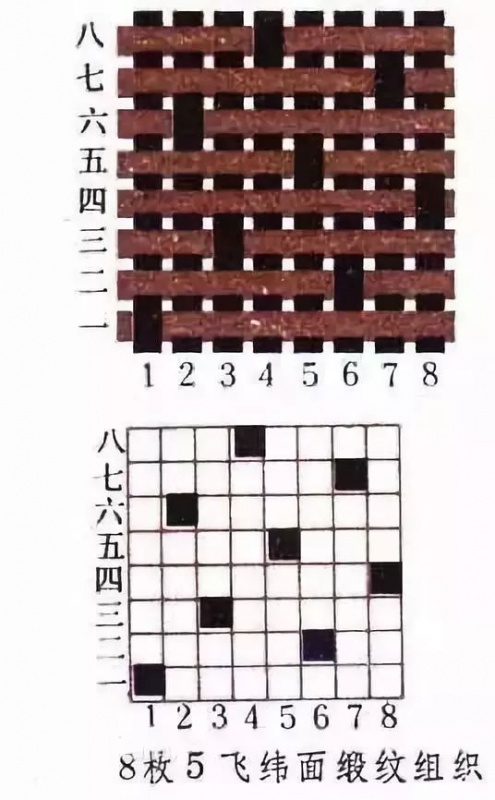

緯面緞紋

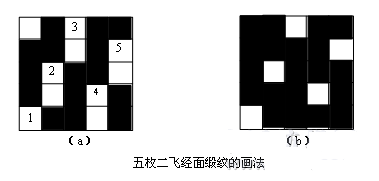

經面緞紋
|
