|
卷染機(jī)專業(yè)生產(chǎn)廠家無錫金潤達(dá)2023年1月16日訊 常見含氨綸紡織品可分為以下幾類, 即錦綸/氨綸、滌綸/氨綸、纖 維素纖維/氨綸和羊毛(或蠶絲)/氨綸的混紡或交織物。其中, 對于錦綸、羊毛或蠶絲與氨綸交織的織物, 往往選用酸性染料、中性染料等來染色。如果氨綸是經(jīng)叔胺改性的, 則氨綸和上述這些纖維都可染得較深的顏色, 且濕牢度較好, 但氨綸與這些纖維的上染速率, 染色飽和值不同, 往往色牢度也不同。為了得到較好的同色效果, 要仔細(xì)選用染料。

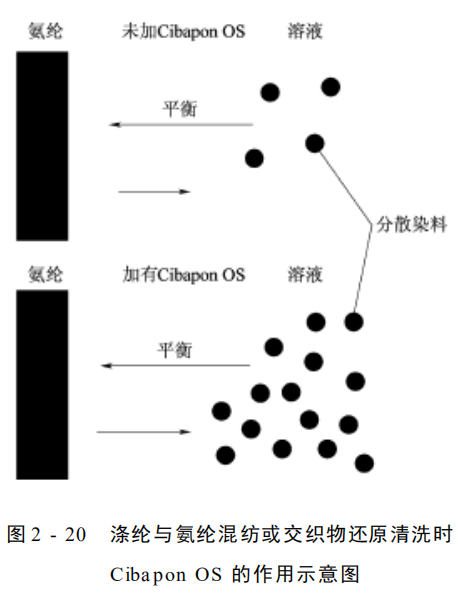

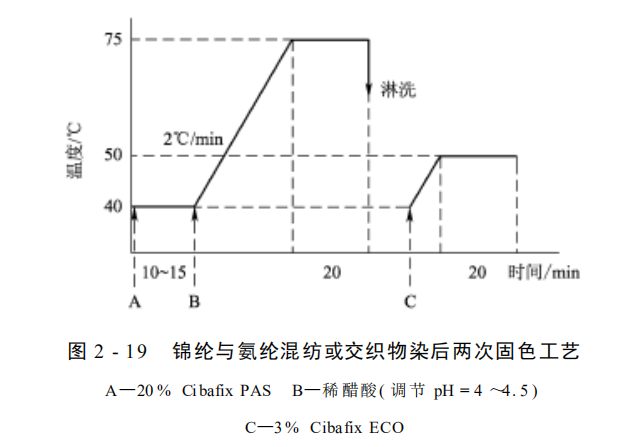

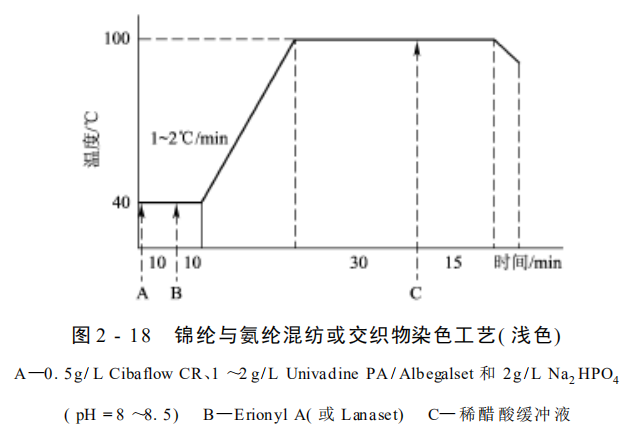

錦綸常用的染料是酸性和中性染料, 這些染料也可上染氨綸, 但牢度較差, 特別是酸性染料牢度更差。因此, 用這些染料染混紡織物的牢度總是比染純錦綸織物差。為此要選用牢度好的染料, 例如Ciba公司的Lanaset染料, 國產(chǎn)的一些中性染料也可用。另外, 這些染料的勻染性較差, 所以制定合理的染色工藝很重要, 其中特別是控制染浴的pH 值和染后水洗及固色。又由于錦綸對酸性染料吸附快, 為此要選用緩染劑, 染色起始溫度也宜低些, 從而使兩種纖維有較好的同色效果。如果是未改性的氨綸, 則氨綸在通常條件下顏色淺, 而且濕牢度很低, 則需要選用其他染料或染色方法來染色。 Ciba 公司介紹應(yīng)用 Lanaset或 Erionyl A染料的染色工藝如圖2- 18所示。由圖可以看出, 由于這類染料勻染性差, 所以開始染色時 pH 值應(yīng)稍高些, 在8～8.5為宜, 上染速度應(yīng)較慢, 從而使勻染性好; 后期再加入醋酸緩沖溶液, 以降低染浴 pH 值, 使染料充分上染( 染色 30min 后, 沸染時加酸) 。應(yīng)用 Lanaset 染料染淺色不必經(jīng)過固色處理就有很好的染色牢度, 且重現(xiàn)性較好。 對于深色品種染色, 染浴pH 值宜低些, 用醋酸調(diào)至pH = 6 ～6. 5, 而且染后要充分水洗。對于特別深的品種, 例如黑色或藏青色, 要進(jìn) 行染后處理, 可以用固色劑固色, 例如陰離子固色劑Cibafix PAS, 或者 進(jìn)行兩次固色處理, 即再用陽離子固色劑Cibafix ECO 在最后一道水洗浴中處理, 也可以和柔軟劑一起做最后一道浸軋?zhí)幚? 處理后再烘干。進(jìn)行兩次固色的工藝如圖 2-19 所示。兩種固色劑不能同浴, 否則會發(fā)生沉淀。 含氨綸的滌綸織物, 雖然都可用分散染料染色, 但兩種纖維的染色溫 度相 差較大。滌綸需在 130℃下高溫高壓染色才有好的上染率和提升性。而在這種條件下氨 綸易受損傷, 收縮也大, 此時應(yīng)降低染色溫度。所以第一個矛盾是分散染料對滌綸的上染率和提升性與氨綸的損傷; 第二個矛盾是在通常條件下分散染料會對氨綸沾色, 降低產(chǎn)品的色牢度。為此, 各公司開發(fā)了一些染料和配套助劑。開發(fā)的染料有以下特點(diǎn): ( 2 ) 對滌綸有好的提升性和上染率, 可以在較低溫度下染色。( 3 ) 對氨綸沾染輕, 而且易于還原清洗去除。為了解決染色溫度的矛盾, 在選用合適的染料基礎(chǔ)上, 開發(fā)了一些促染劑, 實(shí)際上是一些載體, 即采用載體 (環(huán)保型的) 染色。例如Ciba公司的Univadine PB, 它適用于 Terasil W 類染料, 可以在 120 ～ 130℃下染色, 120℃染 60min, 125℃染 45min, 也可在 130℃下染 15 ～ 30min, 從而縮短了染色時間。又如用 Foron RD 系列染料染色時, 應(yīng) 用促染劑 Dilatin POE( liq. ) , 在 120℃染 45min 即可。另外, 大多數(shù)分散染料在氨綸上的濕牢度很低, 染色后要加強(qiáng)洗滌, 以去除氨綸表面上的沾色。有時為了得到牢度好的紡織品, 在染色 時還需專門加入防沾色的助劑, 以防止分散染料對氨綸的沾色, 此時氨 綸基本不染色。研究發(fā)現(xiàn), 選用適當(dāng)結(jié)構(gòu)的分散染料, 應(yīng)用專門的助劑, 不僅可以提高分散染料對氨綸的上染率, 也可以提高染色牢度。染后都要進(jìn)行還原清洗, 特別是要洗除沾污在氨綸上的分散染 料, 還原清洗的溫度在 70 ～80℃, 除了保險粉和燒堿外, 還可加入助洗劑, 例如Cibapon OS和Sandopur PU等, 這些助洗劑可以減少分散染料對氨綸的再沾染, 其作用示意圖如圖2-20所示。Cibapon OS 可以減少分散染料對氨綸的平衡吸附量, 如果還原清洗溫度高于 80℃, 則最好用穩(wěn)定性好的還原劑, 例如拔染印花用的還原劑。防污染劑對染料有親和力和增溶作用, 它大多是一些表面活性劑 的復(fù)配物, 有的是非離子性的, 有的是兩性的, 例如弱陽離子性和非離子性, 不同公司的產(chǎn)品性能也不相同。 纖維素纖維與氨綸 混紡織物品種越來越多, 包括棉、Lyocell 等與氨綸的混紡或交織物。其中的纖維素纖維可選用常用染料染色, 例如活性染料、還原染料、直接染料等染色。這些染料對未改性的氨綸是不能上染的, 如果氨綸要染色, 通常是加入少量分散染料來染色, 但也只能染淺色。若分散染料濃度過高, 則染色濕牢度就低, 為此要加強(qiáng)染后的洗滌。此外, 纖維 素纖維用上述染料染色時, 不宜長時間在高溫強(qiáng)堿下處理, 以防止氨綸損傷。若纖維素纖維主要用活性染料染色, 則為了獲得好的染色效果, 對活性染料要仔細(xì)選用, 它在堿固色前應(yīng)有好的移 染性, 特別是對Lyocell 等再生纖維素纖維染色, 因?yàn)槿玖蠈@類纖維上染速率很快。國外推薦用 Cibacron LS 等染料, 它不僅移染性好, 而且可以低鹽染色, 對浴比變化敏感性也小, 染色時可加弱氧化劑 Lyoprint RG, 以防止在高溫下染料被還原破壞。此外, 應(yīng)注意固色時的pH值, 高pH值不利于勻染, 也易使氨綸損傷。如果氨綸含量少, 則往往在纖維素纖維染色浴中, 加入少量經(jīng)篩選的分散染料進(jìn)行一浴法染色, 此時最好要應(yīng)用專用助劑。事實(shí)上, 在專用助劑存在的情況下, 選用活性/分散染料一浴法染色, 不僅可獲得好的同色性, 染色牢度也較好, 而且國產(chǎn)活性染料也有好的勻染性。如果是改性的酸性染料可染氨綸, 則可用酸性染料染氨綸, 與其他染料分浴或一浴法染色。羊毛與氨綸混紡或交織物是一類彈性特別好的紡織品, 在精練前, 織物可在40～45℃溶液中處理20min, 充分松弛, 這對氨綸的加工重現(xiàn)性非常有益。此外, 加工時要避免織物受到大張力拉伸; 熱定形時溫度宜低些, 在175～180℃處理 45～60 s; 而且要控制門幅和超喂。染色選用高移染性的染料, 例如Neolan 染料, 勻染性和染色牢度均較好。滌綸/羊毛/氨綸三種纖維的混紡或交織物, 由于要用分散染料染滌綸, 一方面不能高溫染色, 以防止氨綸和羊毛損傷, 所以在染色時應(yīng)加入分散染料促染劑。例如染色時加入Univadine PS, 可以使染色溫度降到120℃以下, 還可以減少分散染料對羊毛和氨綸的沾色。另一方面也不能采用燒堿高溫還原清洗, 以減少羊毛的損傷, 此時可以選用弱堿(用氨水調(diào)節(jié) pH值在8.5左右)在45～50℃, 用穩(wěn)定的還原劑處理20min, 還可以加入Cibapon OS, 以減少分散染料對氨綸的沾色, 提高濕牢度。研究表明, 選用專用助劑, 可以使滌綸在100～125℃下染色, 而且這些助劑還可以促進(jìn)分散染料對羊毛和氨綸的上染, 達(dá)到一種分散染料一浴一步染多種纖維的效果。例如, 在增溶劑存在的情況下, 用分散染料染超細(xì)滌綸和羊毛, 在100℃下就可以染成深色, 而且各項(xiàng)牢度均較好, 但分散染料要加以選擇。 |
