|
|
| |
|
當前位置：首頁 > 新聞資訊
各類合成纖維染色
發布時間：2023-02-07 09:56:00 點擊： |
卷染機專業生產廠家無錫金潤達2023年2月7日訊 合成纖維品種多樣，適用的染料和染色工藝也各不相同。醋酯纖維和合成纖維的吸濕性都較低，在水中溶脹較難，因而染色適用的染料也很接近。醋酯纖維和滌綸、錦綸、腈綸等都可用分散染料染色。
分散染料中含有較多分散劑，在染液中染料僅能少量溶解，大部分以細小晶粒呈高度分散懸浮狀態，另一部分存在于分散劑或助劑的膠團中，相互間處于動平衡狀態。
在上染過程中，溶解狀態的染料對纖維上染，膠團中的染料和晶粒染料隨著溶解狀染料的上染而不斷溶解補充。
醋酯纖維依酯化程度不同有二或三醋酯纖維之分。二醋酯的酯化程度較低，親水性較高。醋酯纖維主要用分散染料，有時也用不溶性偶氮染料染色，二醋酯纖維還可用陽離子染料染色，得色鮮艷，但染色牢度很低。
二醋酯纖維用分散染料染色時，將染料分散在染浴中,然后投入紡織物逐步升溫到70～85℃,續染1小時左右,溫度太高會使纖維收縮而失去光澤，上染完畢后用水洗凈。三醋酯纖維對熱的穩定性較高，用分散染料染色的工藝與二醋酯染色相似，但上染溫度較高，從60℃開始逐漸升溫至沸，沸染60～90分鐘。有些上染在纖維上的藍色分散染料，受空氣中氧化氮的作用會發生褪色或變色，稱為煙氣褪色。 醋酯纖維還可用不溶性偶氮染料染紅、橙、藏青等色。二醋酯纖維染色時，可將色基和色酚配成含有適量分散劑的染液，于75℃左右上染約60分鐘，水洗后在室溫下用稀鹽酸和亞硝酸鈉溶液處理，進行重氮化和偶合顯色，最后用洗滌劑水洗，除去浮色；三醋酯纖維染色與二醋酯纖維相似，染液中加載體緩緩升溫至沸，沸染約60分鐘，再經重氮化、偶合顯色。二醋酯纖維用陽離子染料染色，可在加有酯酸的染浴中進行，80℃左右上染。
滌綸親水性很低,纖維結構較緊密,主要用分散染料，有時也可用不溶性偶氮染料等染色。在分子鏈中引入磺酸基等陰離子基而得的變性聚酯纖維，還可用陽離子染料染色。滌綸在 100℃以下用分散染料染色，不但上染速率低，而且難以染得濃色。滌綸染色通常用三種方法：
① 載體染色法：載體的作用是使合成纖維在較低溫度下上染。滌綸染色用的載體主要有聯苯、鹵代芳烴、鄰苯基苯酚、水楊酸酯等有機化合物，常用的是鄰苯基苯酚鈉鹽或水楊酸甲酯。載體分子小，染色時先于染料上染,對纖維起增塑作用，降低纖維分子間的作用力,促進無定形區的大分子鏈段活動，使染料分子容易擴散進入纖維。
載體還能增加纖維對染料的平衡上染量，染得較濃的顏色。染色時，將分散劑、染料、載體加入染浴，升溫到近沸,染1小時左右。用鄰苯基苯酚鈉鹽作載體在溫度高于60℃后，需要逐步加入醋酸等酸性物質，使鈉鹽逐步轉變成游離酚而起載體的作用。染色后應充分水洗、皂洗去除殘留載體，因載體有一定毒性并會降低染色品的日曬牢度。

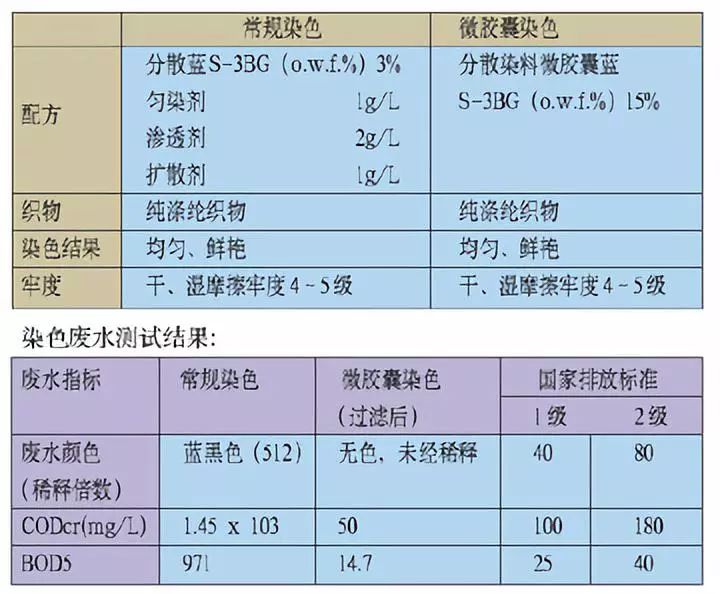

② 高溫染色法：在密閉染槽中染色，因染槽中染液溫度高于100℃蒸汽壓力大于1個大氣壓，又稱高溫高壓染色法。適用于纖維、紗線和織物染色。染液溫度增高后，染料在染液中的溶解度和纖維的染色飽和值，以及染料在纖維中的擴散速率都可提高，不但上染速率快，平衡上染量也有增加。染色時在染浴中加入染料、分散劑和勻染劑，染液維持在pH5左右,在70℃左右開始上染，逐漸升溫到約130℃后，續染1小時左右，然后降溫、排液、水洗和皂洗。
③ 熱溶染色法：是高溫干態條件下，染料迅速擴散進入纖維的染色方法。適用于大批量淺、中色織物的連續軋染，生產效率很高。選用的染料應顆粒細小、有較高的升華牢度，于室溫下浸軋加有防泳移劑的染料懸浮液，使染料顆粒沉積在織物組織中。
烘干時應逐漸均勻升溫，以減輕染料泳移而引起的染色不勻。干后再進行焙烘，當升溫達到一定程度時，沉積在纖維表面的染料即對纖維上染，有少量染料因升華而散失在大氣中。焙烘溫度主要視染料的升華牢度高低而定,一般為180～220℃。焙烘時間依設備的加熱方式織物組織結構和染色深度等條件而定。以熱空氣作為加熱介質時，焙烘時間一般為1～1.5分鐘。
滌綸／纖維素纖維的混紡織物用分散染料染滌綸組分時，染料主要沉積在纖維素纖維表面。焙烘時，纖維素纖維上的染料通過升華和接觸轉移到滌綸上，殘留在纖維素纖維上的少量染料在焙烘后洗去。焙烘溫度一般不超過200℃,以防止纖維素纖維損傷。如用常壓高溫蒸汽（過熱蒸汽）作為加熱介質，焙烘溫度可比用熱空氣時低10～20℃。
滌綸紡織物也可用不溶性偶氮染料染色。色酚和色基分子量較小的可在常壓下浸染，分子量較大的需用高溫染色。在常壓染色時，將色基先用分散劑調成漿狀再配成染浴,投入紡織物升溫至100℃染數十分鐘，然后加入含有分散劑的色酚懸浮液，續染 1小時左右。水洗后，再用稀鹽酸和亞硝酸鈉溶液處理，使色基重氮化、偶合而顯色。
丙綸結晶度很高。分子鏈中無極性基團，親水性很低，很難染色。用某些分散染料只能染得淺色。有的變性丙綸可用酸性染料染色。加有鎳鹽等金屬化合物的纖維，可利用媒染原理染色。
維綸是一種親水性較高的合成纖維。可用還原硫化、直接、硫化縮聚以及1:2型酸性含媒染料染色。用分散染料染色,勻染性良好,但水洗牢度差，應用較少。用還原、硫化等染料染色，工藝與纖維素纖維染色相似。用1:2型酸性含媒染料染色,工藝與羊毛、錦綸相似。
腈綸的主要組成是聚丙烯腈，在合成時加入第二和第三單體，分子鏈帶有陰離子基團，可用陽離子染料染色。少數品種有陽離子基團，可用酸性染料染色。陽離子染料可溶于水，色素離子帶正電荷，又稱堿性染料。1856年最先出現的合成染料就是紫色陽離子染料。這類染料有多種結構，色澤鮮艷。早期的品種用于天然纖維，染色牢度很差，但對于腈綸卻比較好。隨著腈綸的發展，出現了許多牢度好的染料品種，其中以氮雜甲川類的最為突出。后來又有勻染性能良好的遷移性陽離子染料。陽離子染料色譜齊全，用于腈綸染色水洗、日曬牢度良好。
腈綸也屬熱塑性纖維，液溫低于其玻璃化溫度時上染速率很低，超過70℃后增加很快。用陽離子染料染色,在pH4.5左右弱酸性染浴中進行，須嚴格控制染浴溫度，染浴中還可加入緩沖劑和緩染劑，使染色均勻。染畢逐漸降溫再進行水洗。
腈綸也可用分散染料染色，有較好的水洗和日曬牢度,勻染性能良好,但在常壓下很難染得深色，僅適用于淺、中色的染色。染色在pH5左右的染浴中進行,從60℃開始逐漸升溫至95～100℃,續染60～90分鐘，然后逐步降溫至50℃左右，再在50～60℃進行水洗。如采用高溫染色,上染速率和平衡上染量都可提高，但溫度過高,能使纖維發生收縮。
來源 | 紡織科技網
整理編輯 | 染者無疆
|
本站關鍵詞：卷染機,常溫常壓卷染機,高溫高壓卷染機
本站信息來源于網絡或者原創，如有冒犯貴網站版權的，請與我們取得聯系！
卷染機專業生產廠家無錫金潤達咨詢電話：0510-83383369 |
| 上一資訊：高耐堿性分散染料染色工藝
|
|
|
|
